Plasmapore® mit Dicalciumphosphat
Die bekannten Eigenschaften der Calciumphosphate HA (Hydroxylapatit), TCP (Tricalciumphosphat) und mögliche HA/TCP Mischungen führten zur Auswahl von Dicalciumphosphat-Dihydrat (CaHPO4 x 2H2O) für die Kombination mit Plasmapore®.
Das sehr gut lösliche Dicalciumphosphat-Dihydrat (DCPD) ist eine frühe Mineralisationsphase des Calciumphosphats. Beim Lösungspozess werden kontinuierlich Calcium- und Phosphationen abgegeben. Im Gegensatz dazu werden beim schwer löslichen Hydroxylapatit im wesentlichen Calciumionen der resorbierbaren CaO-Fremdphasen und nur wenige Phosphationen freigesetzt.
Das resorbierbare TCP wird durch Makrophagen abgebaut, und ist deshalb für die Beschichtung von Gelenkimplantaten ungeeignet.
Der Übergang zwischen primärer und sekundärer Implantatstabilität ist fließend und wird durch Ab- und Umbauvorgänge an der Implantatoberfläche bestimmt.

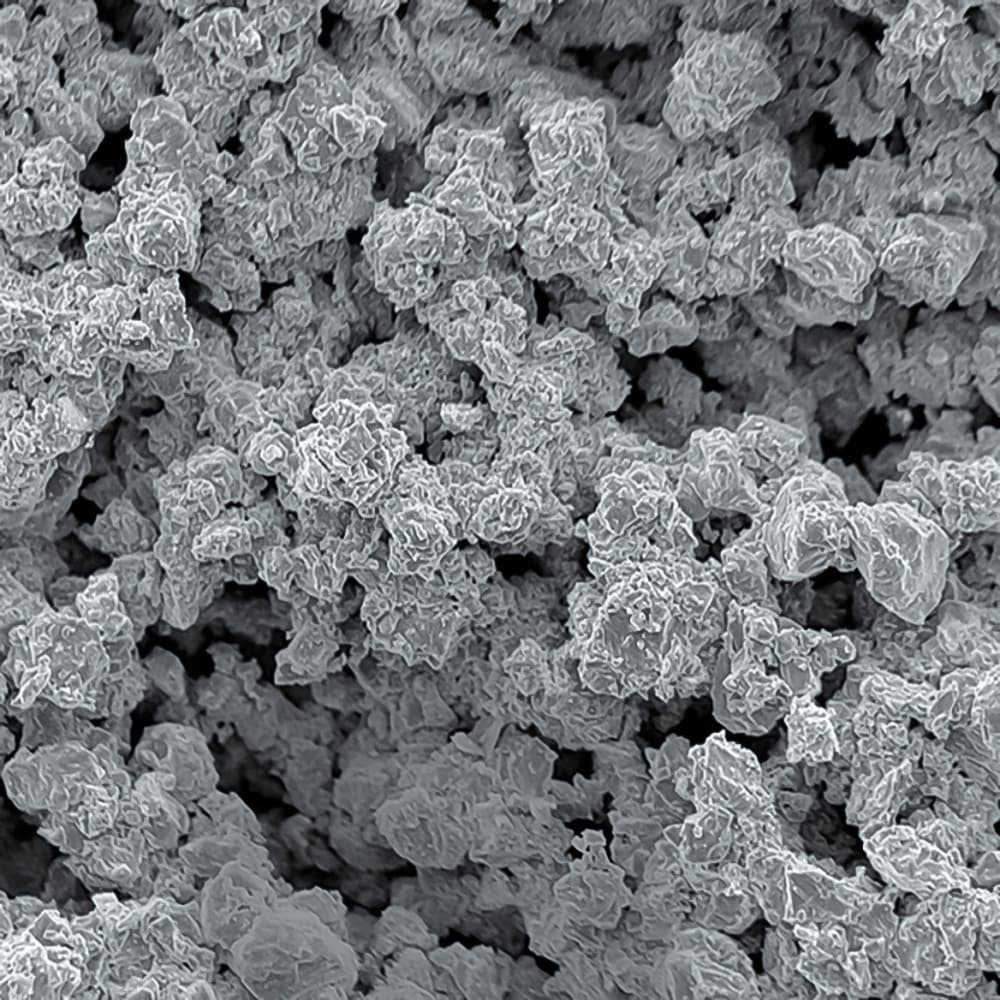

Die Plasmapore® μ-CaP Schicht unterstützt durch eine kontinuierliche Abgabe von Calcium- und Phosphationen den Um- und Neubau von Knochenstrukturen an der Knochen-Implantat-Grenzfläche. Gleichzeitig bieten die Poren der Plasmapore®-Schicht eine Verankerung für die Mineralisationsstrukturen.
Verbesserte Knochenapposition
Die Eigenschaften dünner Calciumphosphatschichten sind besonders in der direkt postoperativen Phase wichtig. In vivo wird die Dicalciumphosphat μ-CaP Schicht innerhalb von 8 bis 12 Wochen abgebaut. Dieser Prozess findet ohne eine Beteiligung von Makrophagen statt. Lösungsversuche zeigen die Ionenabgabe im Vergleich zu plasmabeschichteten Hydroxylapatitoberflächen (HA), bei denen in der Anfangsphase Calciumionen aus amorphen HA-Fremdphasen in Lösung gehen jedoch wenig Phosphationen. Bei Dicalciumphosphat (μ-CaP) werden während der gesamten Resorptionszeit Phosphat- und Calciumionen abgegeben und stehen für die Mineralisation zur Verfügung.
Der Knochen bildet durch die osteokonduktiven Eigenschaften des Dicalciumphosphats einen direkten Kontakt zur Implantatoberfläche.
